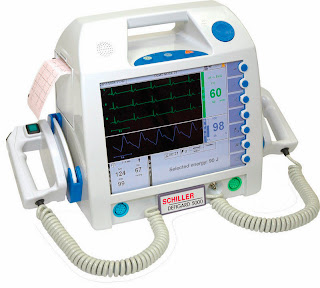

DEFIBRILLATOR

Pengertian Defibrillator

Pesawat defibrilator adalah suatu pesawat yang digunakan untuk membantu para medis dibagian perawatan jantung untuk mengatasi kelainan pada jantung. Pada pasien yang mengalami kegagalan jantung seperti ini disebut fibrilasi ventikuler dan keadaan pasien akan bertambah parah dalam beberapa menit apabila keadaan ini tidak diperbaiki, untuk mengembalikan denyutan jantung agar dapat bekerja sebagaimana mestinya, maka digunakan alat yang disebut defibrilator.

Block Diagran Defibrillator

Cara Kerja

Untuk pengisian kapasitor, selector atau swich diarahkan ke charge, maka arus dari battery akan masuk ke oscillator sehingga dapat menimbulkan frekwensi, frekwensi tersebut dimanfaatkan untuk memberi input ketransformer stepUP, output dari transformer stepUP tersebut berupa voltage yang akan dilipat gandakan dan di searahkan menggunakan multiplier. Multiplier disini selain di gunakan untuk penyearah juga digunakan untuk pelipat ganda tegangan yang akan dimasukkan ke kapasitor, setelah kapasitor terisi penuh, maka luapan kapasitor akan dimanfaatkan untuk nonaktifkan oscillator sehingga pengisian berhenti.

Untuk pengurangan muatan kapasitor, selector diarahkan ke discharge, maka supply battery akan masuk kerangkaian discharge, rangkaian tersebut akan menberikan beban pada kapasitor sehingga muatan kapasitor akan berkurang secara perlahan lahan, setelah tampilan menunjukkan dosis yang di inginkan tercapai, selector langsung dipindah  secara manual keposisi normal.

Pastikan kedua elektroda terhubung pada pasien tanpa ada celah sedikitpun, karena dapat menimbulkan aliran energi kurang maksimal, set duration berfungsi sebagai pengatur lamanya saat triger. Jika triger buttonkeduanya di tekan secara bersamaan, maka muatan dalam kapasitor akan di teruskan ke elektroda melalui kontaktorrelay yang terdapat pada rangkaian set duration.

Keterangan

1.      Battery di sini berfungsi untuk supply rangkaian dan untuk pengisi muatan capasitor.

2.      Oscillator berfungsi sebagai pembangkit frekwensi gelomgang sinusioda yang akan di inputkan ke transformer stepUP.

3.      Transformer stepUP berfungsi untuk melipat gandakan tegangan dari battery.

4.      Multiplier berfungsi untuk melipat gandakan lagi tegangan yang di keluarkan dari transformer stepUP.

5.      Kapasitor berfungsi sebagai penampung muatan tegangan sementara yang akan di hubungkan ke pasien melalui elektroda.

WIRING DIAGRAM

Tabel Keterangan komponen:

Komponen	Kode	Komponen	Kode
C1 C2,C3 C4 D1, D2, D3, D4, D5, D6, D7, D8, D9 D10 D11 LED1 LED2 M1 R1, R5 R2 R3	10μF 36V 10μF 25V 45pF IN4001 IN4001 IN5408 C6V5 Hijau Merah 1K2 2R2 2W5 1R8 2W5 6R8	R4 R6, R7, R8 R9, R10 R11 R12 R13 R14 R15 TR1, TR2 TR3 TR4, TR5 VR1, VR2, VR3	39K 22K 10W 1K 2K2 470R 10K 47K 100R 2N3712 BC184L MJE371 4K7 10K

Block Diagram Bedside Monitor

Bedside Monitor

BEDSIDE MONITOR

Pengertian dan Fungsi Bedside Monitor

Bedside Monitor adalah suatu alat yang digunakan untuk memonitor vital sign pasien, berupa detak jantung, nadi, tekanan darah, temperatur bentuk pulsa jantung secara terus menerus.

Nama lain dari Bedside Monitor adalah :

1. 1.      Cardiorespiratory Monitors
2. 2.      Apnea Alarms dan repiration monitor
3. 3.      Patient Monitor

Komponen Alat

1. 1.      Preamplifier
2. 2.      Modul elektrode dan pasien kabel
3. 3.      Parameter sesuai kebutuhan
4. 4.      Monitor

Prinsip Kerja

Power supply board fungsinya untuk:

1. 1.      Penyearah dan filter input tegangan AC
2. 2.      Penstabil dan menghasilkan tegangan DC untuk semua rangkaian
3. 3.      Baterai charger
4. 4.      Menghasilkan perintah power fail ke main board
5. 5.      Memilih ON/OFF DC power supply dari front panel
6. 6.      Mematikan DC power supply, jika terjadi kerusakan pada power

LCD DISPLAY

Menghasilkan gambar bagi tampilan sinyal-sinyal hasil pengukuran yang telah diolah dan didapatkan dari main prosessor board.

BACKLIGTH

Tampilan bagi belakang layar dua tegangan anoda (200 v dan 6 KV), heater current kontrol grid voltage, arus katoda.

MAIN PROSESSOR BOARD

Fungsinya untuk, afirmware programed microcomputer, system timing, interface, pada rangkaian lainnya seperti display monitor, spiker front-end dan keyboard, alarm, recorder serta interface pada keluaran dan mini recorder.

KEYPAD

Fungsinya keypad board adalah untuk mengetik dan mengisi data-data pasien yang sedang diperiksa dan memberikan perintah-perintah untuk melakukan program yang akan dilakukan .

MAIN CONECTOR BOARD

Terdiri dari 3 fungsi blok: ECG/Defib syn, Unity, Auxilary port, Expansion and docking port. Hal yang perlu diperhatikan:

1. 1.      Kebersihan probe
2. 2.      Grounding
3. 3.      Aksesoris
4. 4.      Lakukan pemeliharaan sesuai jadwal

Fitur Utama Bedside Monitor

Fitur yang paling penting saata ini Bedsise Monitor adalah Mobilitas, Kemudahan Ofuse dan mudah mentransfer data pasien. Mobilitas termasuk Portabilitas serta sebagai kemampuan untuk berinteraksi dengan peralatan medis seperti Anestesi Mesin dan Defibilator. Kemudian Ofuse dapat dicapai dengan layar sentuh menanampilkan dan Multilevel, menu Driven profil yang dapat dikonfigurasi untuk lingkungan dan pasien pentin.

Transfer data di seluruh segala sesuatu dari nirkabel untuk RS-232 harus mungkin. Sementara rumah sakit dapat mendukung infrastruktur kusus diseluruh daeah, Ambulans, Rumah dan lainnya lingkungan sering membutuhkan dukungan untuk protokol yang berbeda.

Kebutuhan yang sedang berlangsung untuk meminimalkan kesehatan biaya adlah menciptakan kearah perawatan pasien dan pemantauan diluar rumah sakit. Pergeseran ini menempatkan penekanan pada pasien jarak jauh Monitoring dan Telemedicine solusi yang memunngkinkan penyedia layanan untuk mengobati pasien dipadat penduduk, Pedesaan dan terpencil daerah di Negara berkembang.
